クラス VM での OpenVPN クライアントの設定

このクラスでは、実際のエンタープライズネットワークをエミュレートするライブレンジ環境を使用します。クラスの残りの部分でカバーされる概念を実証し、強化するために、クラスラボ全体でこのネットワークを使用します。

ラボレンジ環境（および後で CTF レンジ環境）に接続するには、OpenVPN 設定ファイルをダウンロードする必要があります。

OpenVPN 設定ファイルのダウンロード

SANS アカウントの MyLabs セクションから最新の OpenVPN 設定ファイルを入手してください。クラス固有のファイルにアクセスするための手順は、クラス前に受け取った「セットアップ手順」ドキュメントにあり、SANS コース教材ダウンロードセクションからアクセスできます。

2つの OpenVPN 設定ファイルがあります：sec560-labs-range.ovpn と sec560-ctf-range.ovpn です。sec560-labs-range.ovpn レンジ環境は、コースのセクション 1-5 に使用されます（ライブクラスでは、通常クラスの最初の 5 日間を意味します）。sec560-ctf-range.ovpn レンジ環境は、CTF であるセクション 6 に使用されます。ライブクラスに参加している場合、sec560-ctf-range.ovpn OpenVPN ファイルは CTF の日まで表示されません。

VM への OpenVPN 設定ファイルのロード

2つの SEC560 仮想マシンのそれぞれに OpenVPN プロファイルを設定する必要があります。

SEC560 Linux VM

ターミナルを開き、次のコマンドを実行します：

コマンド

sudo openvpn ~/Desktop/sec560-labs-range.ovpn

ファイル名が異なる場合は、必ず sec560-labs-range.ovpn を正しいファイル名に置き換えてください。

設定ファイルを別の場所に保存した場合は、パスを変更する必要があります。

想定される結果

sec560@560vm:~$ sudo openvpn ~/Desktop/sec560-labs-range.ovpn
Sun Feb 2 22:22:22 2022 OpenVPN 2.4.4 x86_64-pc-linux-gnu [SSL (OpenSSL)] [LZO] [LZ4] [EPOLL] [PKCS11] [MH/PKTINFO] [AEAD] built on Jul 19 2021
Sun Feb 2 22:22:22 2022 library versions: OpenSSL 1.1.1  11 Sep 2018, LZO 2.08
Sun Feb 2 22:22:22 2022 TCP/UDP: Preserving recently used remote address: [AF_INET]18.119.39.243:1194
Sun Feb 2 22:22:22 2022 UDP link local: (not bound)
Sun Feb 2 22:22:22 2022 UDP link remote: [AF_INET]18.119.39.243:1194
Sun Feb 2 22:22:22 2022 [vpn.labs.sec560.sans.org] Peer Connection Initiated with [AF_INET]18.119.39.243:1194
Sun Feb 2 22:22:22 2022 Options error: Unrecognized option or missing or extra parameter(s) in [PUSH-OPTIONS]:1: block-outside-dns (2.4.4)
Sun Feb 2 22:22:22 2022 TUN/TAP device tun0 opened
Sun Feb 2 22:22:22 2022 do_ifconfig, tt->did_ifconfig_ipv6_setup=0
Sun Feb 2 22:22:22 2022 /sbin/ip link set dev tun0 up mtu 1500
Sun Feb 2 22:22:22 2022 /sbin/ip addr add dev tun0 10.254.252.2/23 broadcast 10.254.253.255
Sun Feb 2 22:22:22 2022 WARNING: this configuration may cache passwords in memory -- use the auth-nocache option to prevent this
Sun Feb 2 22:22:22 2022 Initialization Sequence Completed

このターミナルウィンドウを閉じないでください。閉じると、VPN 接続が切断されます。

ターゲットレンジ内のシステムに ping を実行して、ターゲット環境にアクセスできることを確認します。ターゲットは、接続先のターゲットネットワーク（lab または ctf）によって異なります。

labs 設定（sec560-labs-range.ovpn）をダウンロードした場合は、次を実行します：

コマンド

ping -c 4 10.130.10.10

ctf 設定（sec560-ctf-range.ovpn、6日目/Capstoneのみ）をダウンロードした場合は、次を実行します：

コマンド

ping -c 4 10.130.9.10

成功した Ping

sec560@560vm:~$ ping -c 2 10.130.9.10
PING 10.130.9.10 (10.130.9.10) 56(84) bytes of data.
64 bytes from 10.130.9.10: icmp_seq=1 ttl=63 time=35.3 ms
64 bytes from 10.130.9.10: icmp_seq=1 ttl=63 time=35.3 ms
64 bytes from 10.130.9.10: icmp_seq=1 ttl=63 time=37.2 ms
64 bytes from 10.130.9.10: icmp_seq=2 ttl=63 time=37.1 ms

--- 10.130.9.10 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 35.362/36.919/38.476/1.557 ms

失敗した Ping

sec560@560vm:~$ ping -c 4 10.130.9.10
PING 10.130.9.10 (10.130.9.10) 56(84) bytes of data.

--- 10.130.9.10 ping statistics ---
4 packets transmitted, 0 received, 100% packet loss, time 3069ms

ping できない場合は、OpenVPN 接続が実行中で「Initialization Sequence Completed」と表示されていることを確認してください。動作しない場合は、VPN 接続を再起動して再試行してください。

Windows 11 VM

SEC560 Windows 11 VM 内では OpenVPN が自動的に起動するように設定されていますが、OpenVPN 設定ファイルをコピーしてインポートする必要があります。

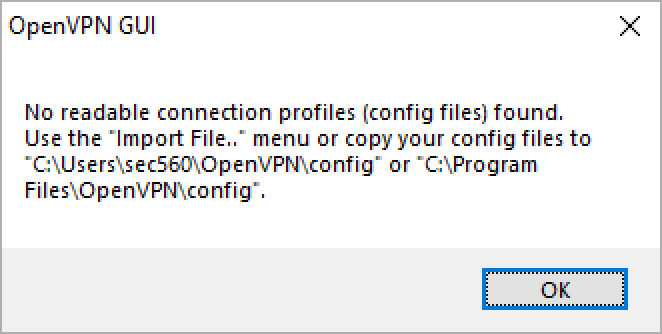

OpenVPN プロファイルをロードするまで、Windows VM の起動時に次のメッセージが表示されます - これは予想される動作です。「OK」をクリックしてください。

No readable connection profiles (config files) found. Use the "Import File.." menu or copy your config files to "C:\User\sec560\OpenVPN\config" or "C:\Program Files\OpenVPN\config".

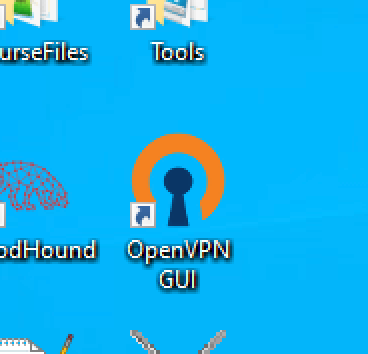

手動で起動する必要がある場合は、以下に示すようにデスクトップの「OpenVPN GUI」リンクをダブルクリックします：

OpenVPN 設定ファイルを Windows VM のデスクトップにコピーします。そこから、Windows 11 VM デスクトップにショートカットがある OpenVPN profiles フォルダにファイルをドラッグアンドドロップできます。OpenVPN profiles フォルダにコピーする際に管理者権限を求められるので、Continue をクリックして許可してください。これは、以下で説明するプロファイルのインポートと同じ効果があります：

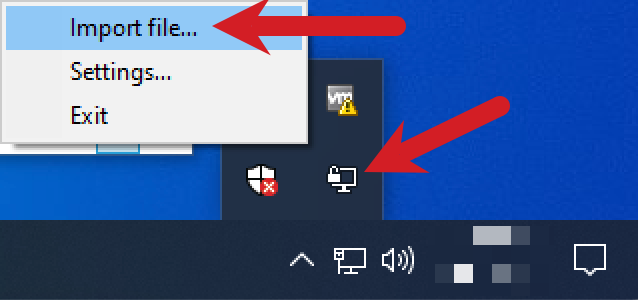

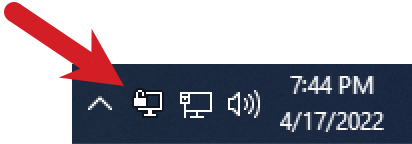

システムトレイの「OpenVPN GUI」アイコンを右クリックし、「Import file...」をクリックします

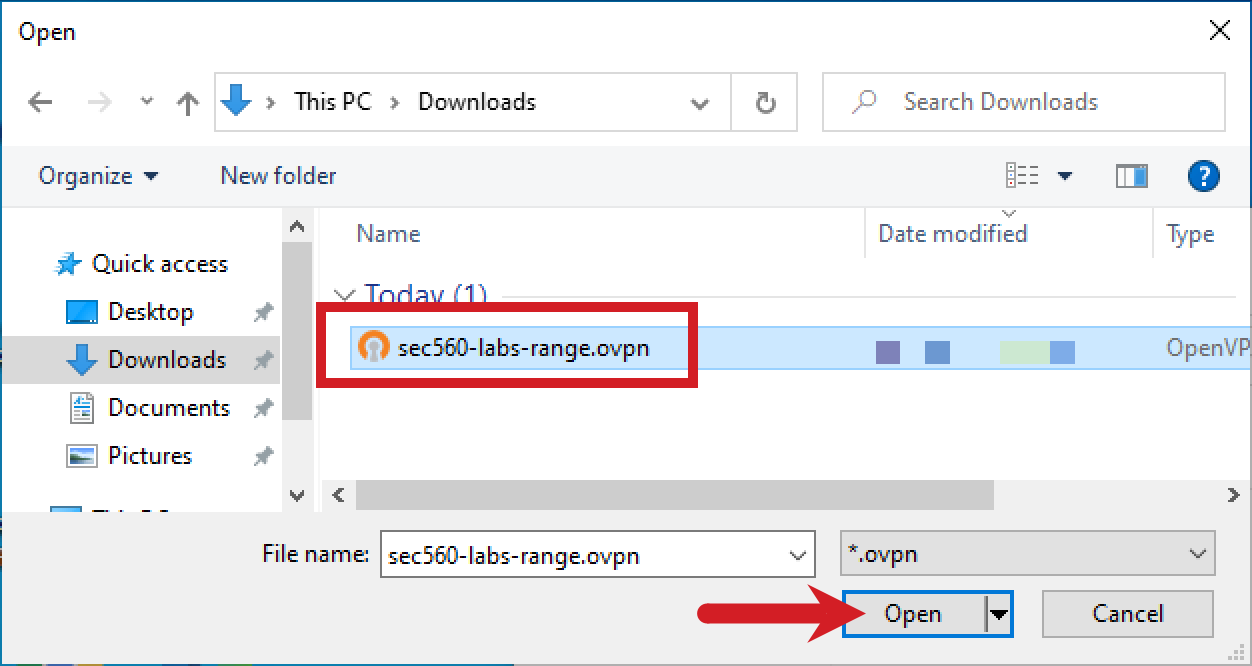

OpenVPN 設定ファイルを参照し、Open をクリックします。注：ファイル名は異なる場合があります！

「File imported successfully」というメッセージが表示されます。

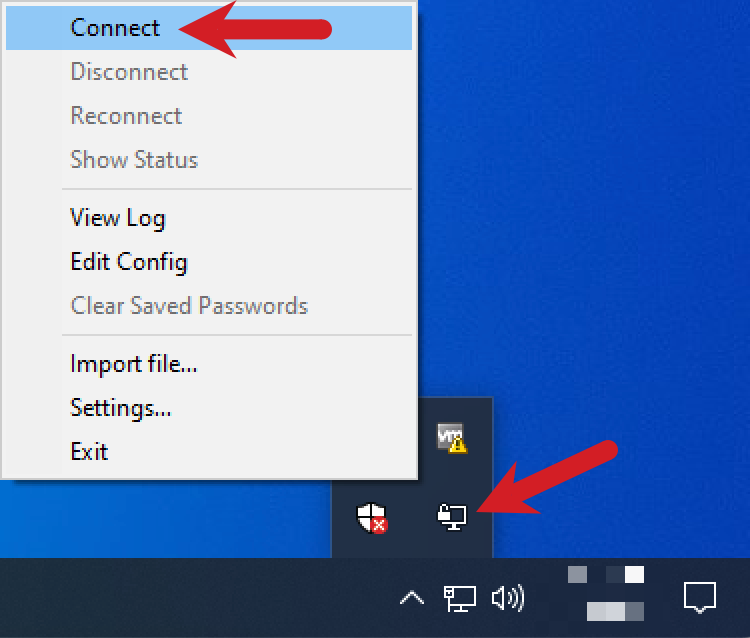

アイコンを再度右クリックし、Connect をクリックします。

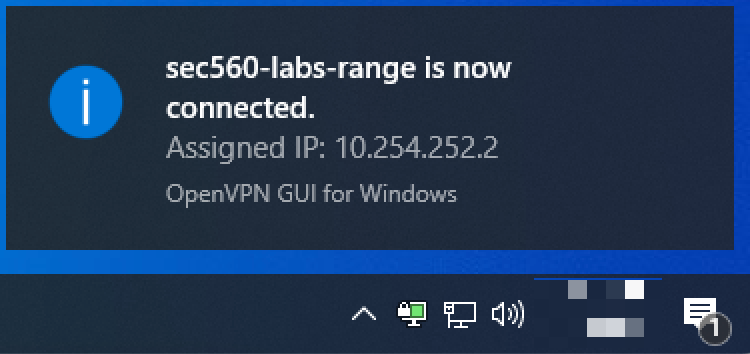

接続が成功したことを示すポップアップが隅に表示されます。

デスクトップの「Terminal」リンクをクリックして PowerShell ターミナルを開きます。

ターゲットレンジ内のシステムに ping を実行して、ターゲット環境にアクセスできることを確認します。ターゲットは、接続先のターゲットネットワーク（A または B）によって異なります。

sec560-labs-range.ovpn ファイルをダウンロードした場合は、次を実行します：

コマンド

ping 10.130.10.10

sec560-ctf-range.ovpn ファイルをダウンロードした場合は、次を実行します：

コマンド

ping 10.130.9.10

成功した Ping

PS C:\Users\sec560> ping 10.130.9.10

Pinging 10.130.9.10 with 32 bytes of data:
Reply from 10.130.9.10: bytes=32 time=35ms TTL=63
Reply from 10.130.9.10: bytes=32 time=36ms TTL=63
Reply from 10.130.9.10: bytes=32 time=36ms TTL=63
Reply from 10.130.9.10: bytes=32 time=35ms TTL=63

Ping statistics for 10.130.9.10:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 35ms, Maximum = 36ms, Average = 35ms

失敗した Ping

PS C:\Users\sec560> ping 10.130.9.10

Pinging 10.130.9.10 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 10.130.9.10:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

ping できない場合は、OpenVPN 接続が実行中であることを確認してください。動作しない場合は、VPN 接続を再起動して再試行してください。
